Преимущества профнастила Н-75, применение в строительстве
Главная инженерная особенность профнастила Н-75 — это максимальная несущая способность среди стандартных строительных профилей. Высокая гофра (75 мм) в сочетании с дополнительными выштампованными ребрами жесткости на верхних и нижних полках образует конструкцию, которая работает как мощная стальная балка. Профнастил Н-75 является безальтернативным решением для перекрытия большепролетных кровель (с шагом несущих прогонов до 4–5 метров) торговых центров, складов, производственных цехов и спортивных комплексов. Также этот профиль массово применяется в качестве надежной несъемной опалубки при монолитном строительстве железобетонных межэтажных перекрытий, выдерживая колоссальный вес жидкого бетона без дополнительных подпорок.

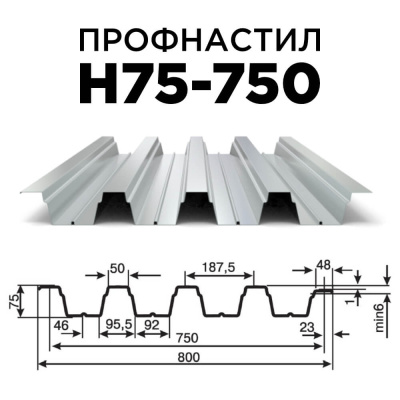

Чертеж профнастила Н-75 с размерами профиля
Предельные нагрузки на несущий профнастил Н-75
Ниже представлена справочная таблица предельных нагрузок для профнастила Н-75. Таблица наглядно демонстрирует, какой колоссальный вес (в килограммах на квадратный метр) способен выдерживать профиль на экстремально больших пролетах (расстояние между опорными балками от 3 до 5 метров) при различных толщинах стального сердечника.
| Расчетная схема опирания | Шаг опор (прогонов) | Нагрузка для 0.65 мм | Нагрузка для 0.75 мм | Нагрузка для 0.85 мм | Нагрузка для 0.90 мм | Нагрузка для 1.1 мм |
|---|---|---|---|---|---|---|
| Однопролетная схема | 3.0 м | 165 кгс/м² | 198 кгс/м² | 230 кгс/м² | 248 кгс/м² | 312 кгс/м² |
| Однопролетная схема | 4.0 м | 93 кгс/м² | 112 кгс/м² | 130 кгс/м² | 140 кгс/м² | 175 кгс/м² |
| Однопролетная схема | 5.0 м | 59 кгс/м² | 71 кгс/м² | 83 кгс/м² | 89 кгс/м² | 112 кгс/м² |
| Двухпролетная схема | 3.0 м | 185 кгс/м² | 222 кгс/м² | 260 кгс/м² | 278 кгс/м² | 350 кгс/м² |
| Двухпролетная схема | 4.0 м | 105 кгс/м² | 125 кгс/м² | 146 кгс/м² | 158 кгс/м² | 198 кгс/м² |
| Двухпролетная схема | 5.0 м | 67 кгс/м² | 80 кгс/м² | 94 кгс/м² | 101 кгс/м² | 127 кгс/м² |
| Многопролетная схема | 3.0 м | 210 кгс/м² | 252 кгс/м² | 295 кгс/м² | 315 кгс/м² | 398 кгс/м² |
| Многопролетная схема | 4.0 м | 118 кгс/м² | 142 кгс/м² | 166 кгс/м² | 178 кгс/м² | 224 кгс/м² |
| Многопролетная схема | 5.0 м | 75 кгс/м² | 91 кгс/м² | 106 кгс/м² | 114 кгс/м² | 143 кгс/м² |
* Значения в таблице носят расчетно-справочный характер. Инженерные вычисления произведены на основе базовых геометрических параметров профиля Н-75 с учетом жестких требований СП 20.13330.2016 «Нагрузки и воздействия» (предельный прогиб L/200 для несущих конструкций) и СП 16.13330.2017 «Стальные конструкции».
Ответы на частые вопросы про несущий профнастил Н-75
Все виды профнастила изготавливаются из стандартного рулона гладкой стали шириной 1250 мм. Чем выше и глубже рельеф профиля, тем больше металла «уходит» на формирование высоких стенок трапеции, и тем сильнее лист сужается по ширине. У профиля Н-75 высота волны огромна — 7.5 сантиметров. Поэтому из 1250 мм заготовки получается лист общей шириной 800 мм (и рабочей 750 мм). Эта потеря в ширине полностью компенсируется невероятной прочностью и жесткостью материала.
Эти выштампованные бороздки — важнейший инженерный элемент несущих профилей. Они выполняют роль дополнительных ребер жесткости, которые предотвращают сминание (или «хлопанье») широких плоских участков металла под экстремальными нагрузками. Именно благодаря им Н-75 может работать как несъемная опалубка, выдерживая точечный вес строителей и распределенное давление тысяч литров заливаемого бетона.
В зависимости от снегового района вашего региона и толщины выбранного металла, шаг опорных прогонов для профиля Н-75 может достигать 4.5 — 5 метров. Такая невероятная несущая способность позволяет проектировщикам ангаров и промышленных зданий отказываться от частого шага стропил, кардинально снижая общую металлоемкость и итоговую стоимость каркаса здания.
Оба профиля относятся к группе высокопрочных несущих материалов. Выбор зависит исключительно от проектных расчетов. Н-60 (высота волны 60 мм, рабочая ширина 845 мм) более экономичен по площади перекрытия и подходит для пролетов до 3-4 метров. Н-75 (высота волны 75 мм, рабочая ширина 750 мм) обладает еще большей жесткостью и применяется там, где пролеты превышают 4 метра, или толщина заливаемого бетонного перекрытия создает сверхнормативные нагрузки.
В 99% случаев для частного домостроения этот профиль избыточен. Из-за небольшой рабочей ширины (750 мм) забор или крыша обойдутся значительно дороже, чем при использовании марок С-21 или НС-35. Кроме того, глубокий 7.5-сантиметровый рельеф выглядит слишком массивно и тяжело для обычного коттеджа или дачи. Н-75 — это специализированный материал, созданный для решения серьезных инженерных задач в промышленном секторе.
